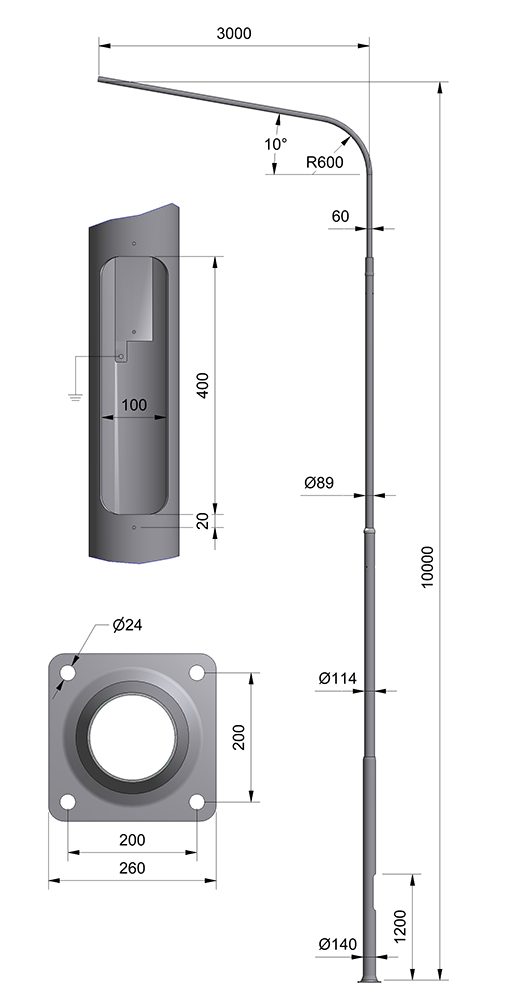

Utliggermast 10,0 m 1X3000
Utliggermaster gir en bedre lysfordeling ved flere kjørebaner eller der masten må plasseres i stor avstand fra veiskulderen. Innfesting av utliggeren har god omskjøt, trinnløs retningsjustering og låses med 3 stk. gjengestifter. Disse finnes innvendig i mast bak koblingsluke og leveres i syrefast (A4) kvalitet.
Mastene er bygget opp med avtrappede rørdimensjoner, avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Art.nr. 10023324 Utliggermast 10,0 m leveres tredelt, og består av følgende deler:
Art.nr. 10003229 Bunnseksjon 5 m
Art.nr. 10003263 Mellomseksjon 3 m
Art.nr. 10023434 Utliggerarm 3 m
Art.nr. 10004687 Gjengestift M12x16 (3 stk)
Art.nr. 10004690 Gjengestift M16x16 (3 stk)
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Finnes som:
Varmforsinket
CombiCoat®
Tekniske data
For alle varianter- Lyspunkthøyde 10 m
- C/C bolter 200 mm
- Mastetoppdiamenter 60 mm
- Type Utgått
- Fundament Fotplate
- Vref 24 m/s 0,07 m²
- Vref 27 m/s 0,00 m²
- Vref 29 m/s 0,00 m²
- Vref 31 m/s 0,00 m²
- Vekt 131 kg
- Materialkvalitet S355
- CE godkjent Ja
- Utliggerlengde 3000 mm
- Ytelsesklasse Standard
- Lagerført Nei
- Tidligere artikkelnummer 3130210D, 3130210DC
