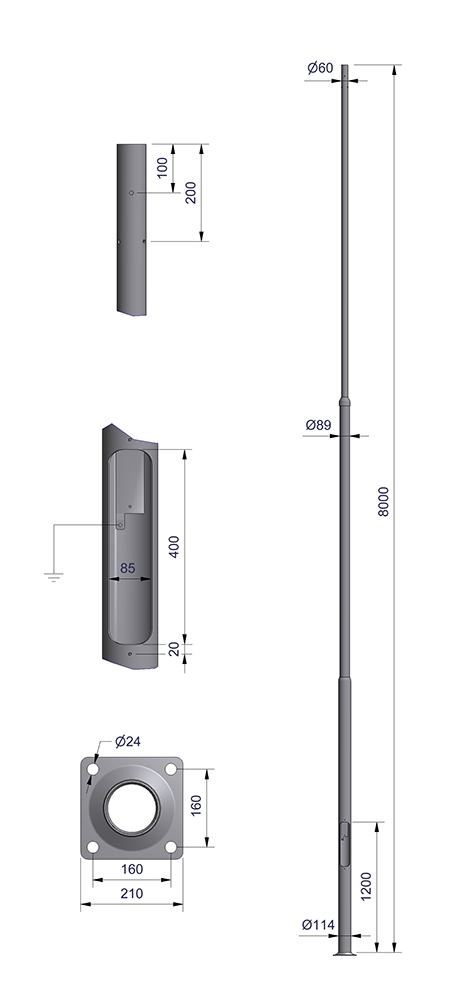

Avtrappet mast 8,0 m med fotplate Euroskjøt
Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Art.nr. 10002540 Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:
Art.nr. 10003221 Bunnseksjon 5,0 m
Art.nr. 10003282 Toppseksjon 3,0 m
Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer
Art.nr. 10004687 Gjengestift M12x16 (3 stk)
Art.nr. 10004684 Gjengestift M10x12 (6 stk)
Finnes som:
Varmforsinket
CombiCoat®
Tekniske data
For alle varianter- Lyspunkthøyde 8 m
- C/C bolter 160 mm
- Mastetoppdiamenter 60 mm
- Type Avtrappet
- Fundament Fotplate
- Vref 24 m/s 0,28 m²
- Vref 27 m/s 0,19 m²
- Vref 29 m/s 0,15 m²
- Vref 31 m/s 0,11 m²
- Vekt 69 kg
- Materialkvalitet S355
- CE godkjent Ja
- Borret for Euroskjøt Ja
- Ytelsesklasse Standard
- Lagerført Nei
- Tidligere artikkelnummer 3110108D, 3110108DC
