Lysmast

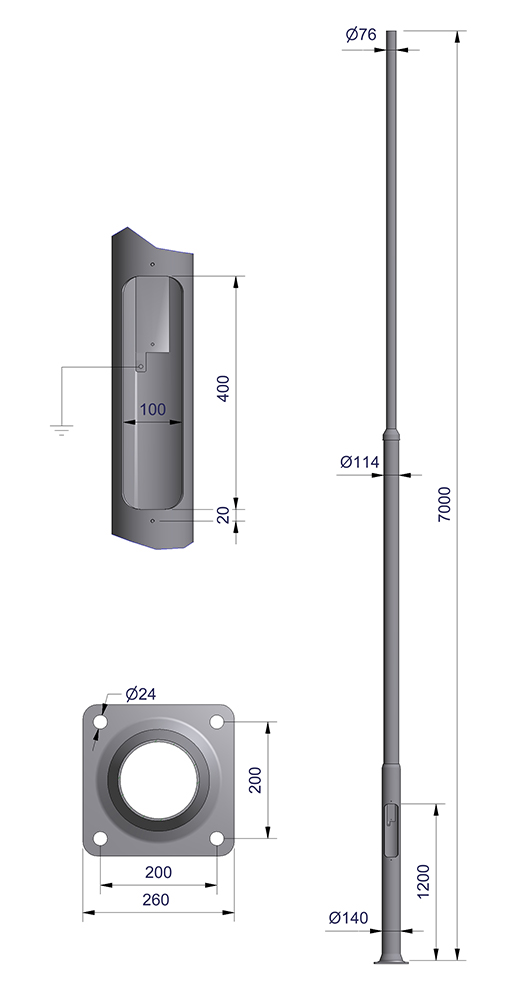

Avtrappet mast 7,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002339 Avtrappet mast 7,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003227 Bunnseksjon 4,0 m
Art.nr. 10003268 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004691 Gjengestift M16x20 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002339
Elnummer: 3640907
GTIN: 7052250004621
Resirkulert stål: 20-30%
CO₂ -ekv.*: 266,3 kg

CombiCoat®

Artikkelnummer: 10002340
Elnummer: 3640911
GTIN: 7052250004669
Resirkulert stål: 20-30%
CO₂ -ekv.*: 168,72 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 7 m
  • C/C bolter 200 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,87 m²
  • Vref 27 m/s 0,68 m²
  • Vref 29 m/s 0,58 m²
  • Vref 31 m/s 0,5 m²
  • Vekt 76 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3020407D, 3020407DC
Se alle spesifikasjoner
